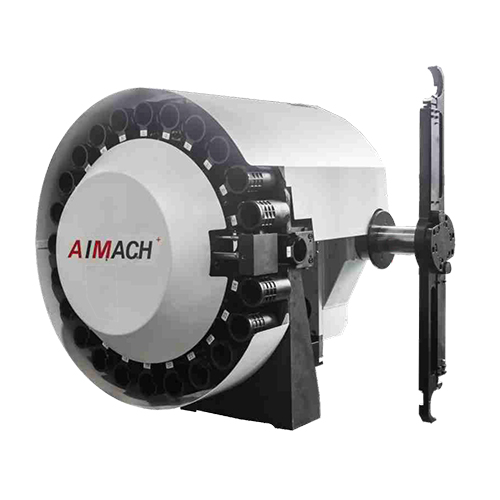

刀庫類型 | ADKY圓盤系列刀庫 | ||||||||
刀柄尺寸 | 30# | 40# | 50# | ||||||
刀具容量 | 20T | 24T | 32T | 16T | 24T | 32T | 24T | 32T | |
最大刀徑 | 滿刀(mm) | φ70 | φ55 | φ55 | φ75 | φ80 | φ80 | φ110 | |
鄰空刀(mm) | φ140 | φ110 | φ110 | φ150 | φ160 | φ160 | φ220 | ||
最大刀具長度(mm) | 200 | 300 | 350 | ||||||
最大刀具重(kg) | 6 | 8 | 15 | ||||||
換刀時(shí)間(s) | 1.3 | 1.55 | 2.91 | ||||||
刀盤分度時(shí)間(s) | 0.65秒/刀位 | 0.65秒/刀位 | 1.25秒/刀位 | ||||||
刀具換刀方式 | ATC | ||||||||
感應(yīng)開關(guān) | PNP.NO 施耐德/歐姆龍/SMC | ||||||||
氣缸/電磁閥 | SMC | ||||||||
安裝方式 | 立式/臥式/ATC分離式 | ||||||||
刀庫電壓 | 220V/380V,50Hz/60Hz （伺服/普通） | ||||||||
刀庫氣壓 | 0.5-0.7MPa | ||||||||
